Velocidade Ideal do Drone para Aerofotogrametria

Como Determinar a Velocidade Ideal do Drone para Mapeamento

Guia Completo para Evitar Erros em Fotogrametria

A velocidade do drone é um dos fatores mais críticos e, paradoxalmente, mais negligenciados no planejamento de voos fotogramétricos. Mesmo com sensores de alta qualidade, planejamento adequado e uso de técnicas avançadas como PPK, uma velocidade mal definida pode comprometer todo o aerolevantamento.

Na prática, velocidades excessivas levam a:

  • imagens borradas (motion blur);

  • falhas de sobreposição frontal real;

  • dificuldades na correspondência de pontos (tie points);

  • degradação da geometria do bloco fotogramétrico;

  • perda de precisão posicional e altimétrica;

  • retrabalho e aumento de custos operacionais.

Ainda assim, muitos pilotos escolhem a velocidade “no automático” ou “no olho”, sem compreender que velocidade, GSD, shutter, overlap e GNSS são variáveis interdependentes.

Este artigo apresenta uma abordagem técnica, fundamentada e aplicada, explicando como determinar a velocidade ideal do drone, considerando:

  • geometria da imagem;

  • sobreposição frontal;

  • tempo de exposição;

  • desfoque por movimento;

  • limitações do GNSS em PPK/RTK;

  • condições reais de campo;

  • características do terreno e do alvo mapeado.

🎯 Por que a velocidade do drone é tão determinante?

A fotogrametria baseia-se na reconstrução tridimensional a partir de múltiplas imagens sobrepostas, assumindo que essas imagens sejam:

  1. nítidas

  2. bem distribuídas espacialmente

  3. geometricamente consistentes

A velocidade do drone atua diretamente nessas três condições. Ela influencia:

  • a distância entre imagens consecutivas;

  • o deslocamento do sensor durante a exposição;

  • a distância percorrida entre épocas GNSS;

  • a estabilidade do footprint em presença de vento.

Por isso, a velocidade deve sempre respeitar três limites técnicos fundamentais:

  1. Limite imposto pela sobreposição frontal (frontlap)

  2. Limite imposto pelo desfoque por movimento (motion blur)

  3. Limite imposto pela sincronização GNSS (PPK)

🟦 1. Sobreposição frontal (Frontlap)

A sobreposição frontal garante que um mesmo ponto do terreno seja observado em várias imagens consecutivas, condição essencial para a extração de tie points e para a estabilidade do ajuste em bloco.

Se o drone percorre uma distância excessiva entre duas fotos, o frontlap real torna-se menor do que o planejado, mesmo que o software de voo esteja configurado corretamente.

Relação geométrica básica

Considere:

  • L_f: comprimento do footprint da imagem no solo

  • F: sobreposição frontal desejada (em fração)

A distância máxima permitida entre centros de imagens é:

(1)   \begin{equation*} D_{\max} = L_f \cdot (1 - F) \end{equation*}

Se a câmera dispara a cada Δt segundos, a velocidade máxima admissível é:

(2)   \begin{equation*} v_{\text{frontlap}} = \frac{L_f \cdot (1 - F)}{\Delta t} \end{equation*}

Velocidades superiores a esse limite resultam em perda efetiva de overlap, afetando diretamente a reconstrução fotogramétrica.

🟩 2. Tempo de exposição e desfoque por movimento (Motion Blur)

Mesmo com estabilização mecânica e eletrônica, a câmera permanece exposta durante um intervalo de tempo t_{\text{exp}}. Durante esse período, o drone continua se deslocando.

Se o deslocamento no solo for significativo, ocorre desfoque por movimento, principalmente perceptível em:

  • áreas urbanas;

  • telhados;

  • fachadas;

  • vegetação;

  • terrenos com alta textura.

Critério clássico de engenharia

Adota-se como regra prática que o deslocamento no solo durante a exposição seja inferior a 1/3 do GSD:

(3)   \begin{equation*} v \cdot t_{\text{exp}} \leq \frac{GSD}{3} \end{equation*}

Isolando a velocidade máxima:

(4)   \begin{equation*} v_{\text{blur}} \leq \frac{GSD}{3 \cdot t_{\text{exp}}} \end{equation*}

Esse limite torna-se cada vez mais restritivo à medida que o GSD diminui (voos mais baixos ou sensores de maior resolução).

🟧 3. Velocidade de voo e PPK: o que realmente limita a precisão

Em levantamentos com PPK (Post-Processed Kinematic), é comum tentar estabelecer um limite de velocidade a partir da frequência do receptor GNSS ou da distância percorrida entre épocas consecutivas. Embora esses parâmetros tenham relevância operacional, eles não representam o principal fator limitante da precisão do georreferenciamento das imagens.

O aspecto central que relaciona velocidade e PPK é o sincronismo temporal entre o instante real de exposição da câmera e o timestamp utilizado no processamento GNSS.

🔹 O papel da frequência do GNSS

A frequência do receptor GNSS influencia principalmente a densidade de amostragem da trajetória, sendo relevante para a estabilidade da interpolação, mas não corrige erros de sincronismo temporal.

Como regra prática, utiliza-se a frequência apenas como um critério de sanidade, garantindo que a distância percorrida entre épocas GNSS não seja excessiva:

(5)   \begin{equation*} d = \frac{v}{f} \end{equation*}

onde:

  • d é a distância entre épocas GNSS;

  • v é a velocidade de voo do drone;

  • f é a frequência do receptor.

Esse critério, entretanto, não deve ser interpretado como um limitador direto da velocidade, mas apenas como um requisito mínimo para a qualidade da trajetória GNSS.

🔹 Erro temporal e deslocamento espacial

Caso exista uma instabilidade temporal residual no sincronismo câmera–GNSS, esse erro se manifesta no terreno como um deslocamento proporcional à velocidade de voo. Essa relação pode ser expressa de forma aproximada por:

(6)   \begin{equation*} \Delta x \approx v \cdot \delta t \end{equation*}

onde:

  • Δx é o erro horizontal induzido no terreno;

  • δt representa a instabilidade temporal residual (jitter) do sincronismo, após eventual compensação de uma latência fixa.

Essa equação mostra que a velocidade não cria o erro, mas apenas amplifica uma instabilidade temporal já existente.

🔹 Velocidade máxima sugerida a partir do erro tolerável

A partir dessa relação, é possível estimar uma velocidade máxima sugerida pelo sincronismo temporal, definindo previamente qual erro espacial é tolerável apenas por efeitos de sincronismo.

Isolando a velocidade, obtém-se:

(7)   \begin{equation*} v_{\text{max,sync}} = \frac{\Delta x_{\text{max}}}{\delta t} \end{equation*}

onde:

  • \Delta x_{\text{max}} é o erro espacial máximo admissível;

  • δt é a instabilidade temporal residual do sistema.

Um critério prático e coerente é relacionar \Delta x_{\text{max}} ao GSD, por exemplo:

  • \Delta x_{\text{max}} = 0,5 \cdot GSD  para aplicações topográficas rigorosas;

  • \Delta x_{\text{max}} = GSD para mapeamentos menos exigentes.

🔹 Exemplo prático

Considere um voo com:

  • GSD=2,5 cm=0,025 m;

  • erro tolerável por sincronismo:

    \Delta x_{\text{max}} = 0,5 \cdot 0,025 = 0,0125

  • instabilidade temporal residual estimada (geralmente da ordem de 0,5-2 ms para drones DJI):

    δt=2 ms=0,002 s

Aplicando a equação:


(8)   \begin{equation*} v_{\text{max,sync}} = \frac{0{,}0125}{0{,}002} \approx 6{,}25 \text{m/s} \end{equation*}

Esse valor já se encontra dentro da faixa operacional comumente utilizada em mapeamentos fotogramétricos profissionais. Se a instabilidade temporal for ainda menor, por exemplo, δt=1 ms, a velocidade admissível dobra, alcançando valores superiores a 10 m/s.

🔹 Interpretação correta do resultado

O valor de velocidade estimado a partir do sincronismo temporal não deve ser interpretado como um limite rígido imposto pelo PPK, mas como uma indicação da ordem de grandeza a partir da qual um erro temporal residual poderia gerar um erro espacial significativo no terreno.

Quando o sistema de geotagging apresenta bom sincronismo, com latência temporal fixa compensada e instabilidade residual reduzida, esse valor tende a ser elevado, tornando velocidades usuais de 5 a 10 m/s plenamente compatíveis com levantamentos PPK de alta qualidade.

🟫 4. Fatores operacionais que exigem velocidades menores

Mesmo respeitando os limites matemáticos, fatores reais de campo exigem margens adicionais:

  • Relevo acidentado: variação do GSD e ocultamentos

  • Ambiente urbano: maior sensibilidade a blur

  • Baixa luminosidade: necessidade de maior tempo de exposição

  • Vento: inclinação do drone altera o footprint

  • Intervalo mínimo entre fotos: limita a velocidade máxima viável

Esses fatores justificam a adoção de coeficientes de segurança no cálculo final.

🟦 5. Cálculo da velocidade ideal (modelo integrado)

A velocidade ideal deve ser o menor valor entre todos os limites, com fator de segurança operacional:

(9)   \begin{equation*} v_{\text{ideal}} = 0{,}7 \cdot \min \left( v_{\text{frontlap}}, v_{\text{blur}}, v_{\text{PPK}} \right) \end{equation*}

O fator 0,7 cobre variações de vento, relevo, resposta da câmera e imprecisões do sistema de voo.

🟨 6. Exemplo completo – Mavic 3 Enterprise a 120 m

Dados do cenário

  • Altura de voo: H = 120 \,\text{m}

  • GSD: \text{GSD} \approx 3{,}2 \,\text{cm}

  • Sobreposição frontal: F = 80\%

  • Intervalo entre fotos: \Delta t = 2 \,\text{s}

  • Tempo de exposição: t_{\text{exp}} = \frac{1}{1000} \,\text{s}

  • Fração do erro tolerável (PPK sync): k = 0{,}5

  • Instabilidade temporal residual estimada: \delta t = 1\,\text{ms} = 0{,}001\,\text{s}

  • Erro espacial tolerável: \Delta x_{\text{max}} = k \cdot \text{GSD} = 0{,}5 \cdot 0{,}032 = 0{,}016 \,\text{m}

Footprint no solo

(10)   \begin{equation*} L_f = GSD \cdot 3956 = 0{,}032 \cdot 3956 \approx 126{,}9 \text{m} \end{equation*}

Limite pelo frontlap

(11)   \begin{equation*} v_{\text{frontlap}} = \frac{L_f \cdot (1 - F)}{\Delta t} = \frac{126{,}9 \cdot (1 - 0{,}8)}{2} \approx 12{,}69 \text{m/s} \end{equation*}

Limite pelo blur

(12)   \begin{equation*} v_{\text{blur}} = \frac{GSD}{3 \cdot t_{\text{exp}}} = \frac{0{,}032}{3 \cdot 0{,}001} \approx 10{,}67 \text{m/s} \end{equation*}

Limite pelo PPK

(13)   \begin{equation*} \Delta x_{\text{max}} = 0{,}5 \cdot 0{,}032 = 0{,}016 \text{m} \end{equation*}

(14)   \begin{equation*} v_{\text{max,sync}} = \frac{\Delta x_{\text{max}}}{\delta t} = \frac{0{,}016}{0{,}001} = 16{,}0 \text{m/s} \end{equation*}

Velocidade ideal

O limitante é o menor entre os três:

min⁡(12,69,  10,67,  16,0)=10,67 m/s

(15)   \begin{equation*} v_{\text{ideal}} = 0{,}7 \cdot 10{,}67 \approx 7{,}47 \text{m/s} \end{equation*}

Cálculo automático da velocidade ideal com o GeoFlight Planner (QGIS)

Todo o procedimento apresentado neste artigo pode ser executado de forma rápida e automatizada no plugin GeoFlight Planner, desenvolvido pela GeoOne e disponibilizado gratuitamente no QGIS.

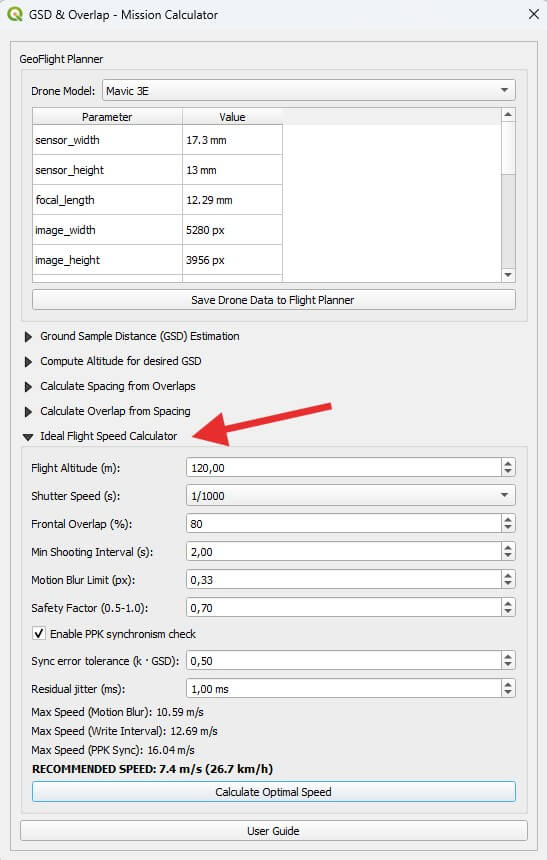

Como ilustrado no print da ferramenta (Figura — GeoFlight Planner: Ideal Flight Speed Calculator), o usuário informa apenas os parâmetros reais da missão — altura de voo, shutter, sobreposição frontal, intervalo entre fotos e critérios de sincronismo PPK — e o plugin calcula automaticamente os limites individuais (frontlap, motion blur e sincronismo temporal), indicando ao final a velocidade recomendada de voo, já com fator de segurança operacional aplicado.

Ideal Drone Velocity

Essa abordagem permite que conceitos teóricos de fotogrametria e GNSS sejam incorporados diretamente ao planejamento prático, reduzindo erros empíricos e garantindo decisões técnicas consistentes ainda na fase de pré-voo (veja mais dicas sobre a GSD & Overlap – Mission Calculator).

📊 Tabela prática de referência

CenárioVelocidade recomendada
Topografia urbana e REURB5 – 8 m/s
CAR e GeoINCRA6 – 12 m/s
Agricultura de precisão8 – 15 m/s
Inspeções de fachadas1 – 2 m/s
Áreas montanhosas4 – 6 m/s
Mapeamento 3D≤ 7,5 m/s
Rolling shutterreduzir 20–40%

🎓 Curso de Plano de Voo com QGIS e GeoFlight Planner (GeoOne)

Todo esse conteúdo teórico é aplicado na prática no Curso de Plano de Voo da GeoOne, onde o aluno aprende a:

  • calcular GSD, footprint e overlap diretamente no QGIS;

  • definir velocidade ideal de voo com base em parâmetros reais;

  • planejar missões considerando relevo, vento e objetivo técnico;

  • configurar voos para topografia, CAR, REURB e agricultura;

  • gerar planos de voo profissionais utilizando o GeoFlight Planner;

  • exportar missões para diferentes plataformas e drones;

  • evitar erros clássicos que comprometem a precisão do mapeamento.

📌 O foco do curso é planejamento técnico consciente, conectando fotogrametria, GNSS e geoprocessamento, exatamente como exigido em projetos profissionais e institucionais.
